Photos, images et documents de la Grande Guerre de 1914-1918

Différents instruments et documents à propos de la photographie
pendant la Grande Guerre de 1914-1918

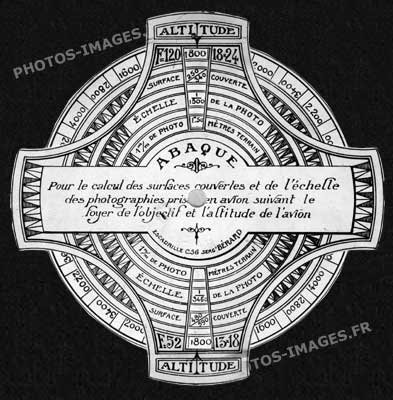

Photo de l'abaque utilisé pour déterminer la surface couverte par les photos aériennes en fonction de l'appareil photo  et de son objectif pendant la Grande Guerre de 1914-1918.
"Abaque pour le calcul des surfaces
couvertes et de l'échelle des photographies
prises en avion suivant
le foyer de l'objectif et l'altitude
de l'avion.
Escadrille C 56 Serg. Bérard"
Carton imprimé recto verso
avec disque circulaire rotatif
Diamètre : 165 mm

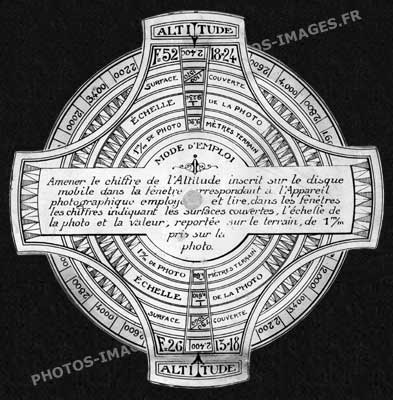

Mode d'emploi de l'abaque pour calculer la surface couverte par la photographie prise en avion  en fonction de l'altitude et de l'appareil photo
"Amener le chiffre de l'Altitude inscrit sur le disque mobile dans
la fenêtre correpondant à l'Appareil photographique employé et lire dans
les fenêtres les chiffres indiquant
les surfaces couvertes, l'échelle de
la photo et la valeur, reportée sur
le terrain, de 1mm pris sur la photo"
Petit accessoire indispensable à qui veut faire ses photos aériennes à l'aide d'une chambre photographique 13x18cm ou mieux, 18x24cm et ses objectifs correspondants. Encore possible en montgolfière mais plus difficile en parapente ou ULM.
Exemple d'une lecture : à 1800m d'altitude pour une 18x24 équipée d'un 120mm, la surface couverte est de 250/340m, l'échelle de la photo : 1/1500 et 1mm sur la photo représente 1,50m sur le terrain.

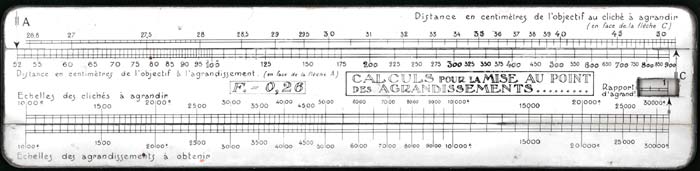

14-18, Instrument pour le calcul  de l'échelle des agrandissements à obtenir en fonction de la focale de l'objectif et de la distance du cliché à agrandir. Règle à calculs pour la mise au point des agrandissements..... photographiques
Carton épais imprimé à réglette centrale coulissante, 22,5x5,5 cm
