Photos, images et documents de la Grande Guerre de 1914-1918 la Grande Guerre de 1914-1918, présentés sous forme de fiches au recto bleu ( pourquoi ?)
sur papier 80gr environ au format 12,5 x 16,5 cm ou 16,5 x 23 cm.

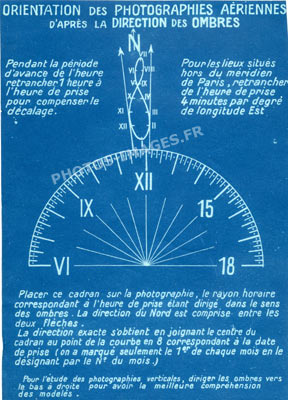

ORIENTATION DES PHOTOGRAPHIES AÉRIENNES
D'APRÈS LA DIRECTION DES OMBRES
Placer ce cadran sur la photographie, le rayon horaire correspondant à l'heure de prise étant dirigé dans le sens des ombres. La direction du Nord est comprise
entre les deux flèches.
La direction exacte s'obtient en joignant le centre
du cadran au point de la courbe en 8 correspondant
à la date de prise ( on a marqué seulement le 1
de chaque mois en le désignant par le N° du mois).
Pour l'étude des photographies verticales,
diriger les ombres vers le bas à droite pour avoir
la meilleure compréhension des modèles.

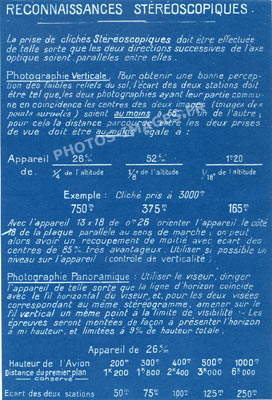

RECONNAISSANCES STÉRÉOSCOPIQUES
La prise de clichés stéréoscopiques doit être effectuée de telle sorte que les deux directions successives de l'axe optique soient parallèles entre elles.
Photographie verticale. Pour obtenir une bonne perception des faibles reliefs du sol, l'écart des deux stations doit être tel que les deux photographies ayant leur partie commune en coïncidence les centres des deux images ( images des points survolés) soient au moins à 65mm l'un de l'autre; pour cela la distance parcourue entre les deux prises de vue doit être au moins égale à : (voir l'image)
Avec l'appareil 13x18 de 0m26 orienter l'appareil le côté 18 de la plaque parallèle au sens de marche ; on peut alors avoir un recoupement de moitié avec écart des centres de 85mm très avantageux. Utiliser si possible le niveau de l'appareil ( contrôle de verticalité).
Photographie panoramique. Utiliser le viseur, diriger l'appareil de telle sorte que la ligne d'horizon coïncide avec le fil horizontal du viseur et pour les deux visées correspondant au même stéréogramme, amener sur le fil vertical un même point à la limite de visibilité - Les épreuves seront montées de façon à présenter l'horizon à mi hauteur et limitées à 9cm de hauteur totale. (+ voir l'image)

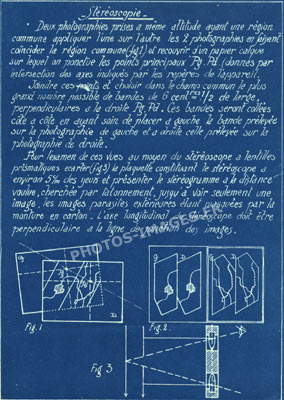

Stéréoscopie
Deux photographies à même altitude ayant une région commune appliquer l'une sur l'autre les 2 photographies en faisant coïncider la région commune(fig1) et recouvrir d'un papier calque sur lequel on ponctue les points principaux Pg.Pd. (donnés par intersection des axes indiqués par les repères de l'appareil).
G.D.E.

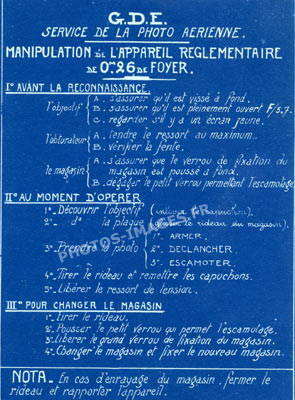

SERVICE DE LA PHOTO AÉRIENNE
MANIPULATION DE L'APPAREIL RÈGLEMENTAIRE
DE 0m26 DE FOYER.
I° AVANT LA RECONNAISSANCE.
l'objectif
A. s'assurer qu'il est vissé à fond.
B. s'assurer qu'il est pleinement ouvert F/5.7.
C. regarder s'il y a un écran jaune.
l'obturateur
A. tendre le ressort au maximum.
B. vérifier la fente.
le magasin
A. s'assurer que le verrou de fixation du magasin
est poussé à fond.
B. dégager le petit verrou permettant l'escamotage.
II° AU MOMENT D'OPÉRER 1° - Découvrir l'objectif (enlever le capuchon).
2° - d° la plaque (glisser le rideau du magasin).
3° - Prendre la photo 1° - Armer
2° - Declancher (sic)
3° - Escamoter
4° - Tirer le rideau et remettre les capuchons.
5° - Libérer le ressort de tension.
III° POUR CHANGER LE MAGASIN
1° - Tirer le rideau.
2° - Pousser le petit verrou qui permet l'escamotage.
3° - Libérer le grand verrou de fixationdu magasin.
4° - Changer le magasin et fixer le nouveau magasin.
Nota - En cas d'enrayage du magasin, fermer le rideau et rapporter l'appareil.
(NDLC : finalement, je suis assez content de mon petit numérique...)
L'engin est chez : asoublies14-18

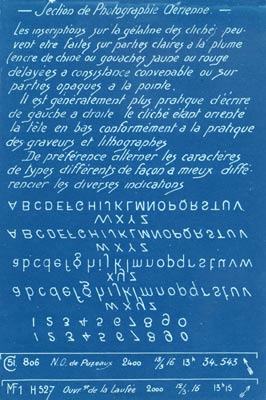

-- Section de Photographie Aérienne --
Les inscriptions sur la gélatine des clichés peuvent être faites sur parties claires à la plume (encre de chine ou gouache jaune ou rouge délayées à consistance convenable ou sur parties opaques à la pointe.
Il est généralement plus pratique d'écrire de gauche à droite le cliché étant orienté la tête en bas conformément à la pratique des graveurs et lithographes.
De préférence alterner les caractères
de type différents de façon à mieux différencier les divers indications.
( A partir d'ici voir l'image car je n'ai pas encore trouvé comment faire les caractères tête en bas et à l'envers avec un clavier d'ordinateur ???)
C51 806 N.O. de Puzeaux 2400 13/3 16 13h 34-543

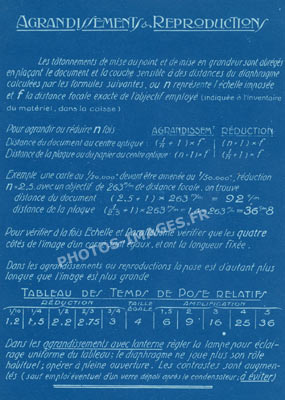

AGRANDISSEMENTS & REPRODUCTIONS
Les tâtonnements de mise au point et de mise en grandeur seront abrégés en plaçant le document et la couche sensible à des distances du diaphragme calculées par les fomules suivantes où n représente l'échelle imposée et f la distance focale exacte de l'objectif employé (indiqué à l'inventaire du matériel, dans la caisse)
Exemple une carte au 1/20.000 devant être amenée au 1/50.000, réduction n=2,5 avec un objectif de 263mm de focale, on trouve
distance du document (2,5+1)x263mm=92cm
distance de la plaque (1/2,5 +1)x263mm=1,4x263mm=36cm8
Pour vérifier à la fois Echelle et Parallélisme vérifier que les quatre côtés de l'image d'un carré sont égaux et ont la longueur fixée.
Dans les agrandissements ou reproduction la pose est d'autant plus longue que l'image est plus grande.

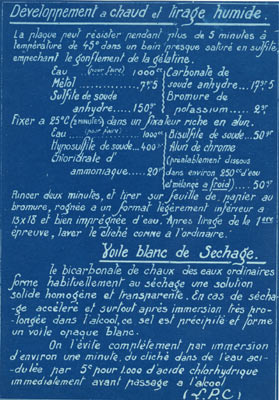

Développement à chaud et tirage humide
La plaque peut résister pendant plus de 5 minutes à température de 45° dans un bain presque saturé en sulfite, empêchant le gonflement de la gélatine.
eau.....pour faire....1000cc|carbonate de
Métol..................7gr,5|soude anhydre...17gr,5
sulfite de soude |Bromure de
anhydre.............150 gr |potassium......2gr
Fixer à 25°C (2 minutes) dans un fixateur riche en alun.
eau ....pour faire....1000cc|Bisulfute de soude ...50gr
hyposulfite de soude ...40gr|Alun de chrome
Chloridrate d' |(préalablement dissous
ammoniaque |dans environ 250cc d'eau et |melange à froid ...50g
Rincer deux minutes, et tirer sur feuille de papier au bromure, rognée a un format légèrement inférieur a 13X18 et bien imprégnée d'eau. Après tirage de la 1ère épreuve, laver le cliché comme d'ordinaire.
Voile blanc de Séchage
Le bicarbonate de chaux des eaux ordinaires forme habituelement au séchage une solution solide et transparente. En cas de séchage accéléré et surtout après immersion très prolongée dans l'acool, ce sel est précipité et forme un voile opaque blanc.
On l'évite complètement par immersion d'environ une minute du cliché dans de l'eau acidulée par 5c pour 1000 d'acide chloridrique immédiatement avant passage à l'alcool.
(L.P.C)
Orientation des photos par la direction
des ombres
Reconnaissance stéréoscopique
Stéréoscopie
Manipulation de l'appareil photo réglementaire
Annotation des photos
Agrandissement reproduction
Développement à chaud et tirage humide

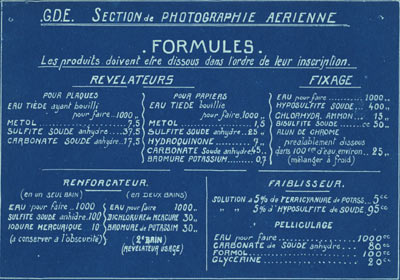

G.D.E. SECTION de PHOTOGRAPHIE AÉRIENNE
. FORMULES .
Les produits doivent être dissous dans l'ordre de leur inscription
| Révélateurs | Fixage | |||||
| Pour plaques | Pour papiers | eau pour faire hyposulfite soude chlorhydr. ammon bisulfite soude alun de chrome |
||||
| eau tiède bouillie métol sulfite soude anhydre carbonate soude anhydre |
eau tiède ayant bouilli métol sulfite soude anhydre hydroquinone carbonate soude anhydre bromure potassium |
|||||
| Renforçateur | Faiblisseur | |||||
| en un seul bain | en deux bains | solution à 5% de ferricyanure de potassium solution à 5% d'hyposulfite de soude Pelliculage eau pour faire carbonate de soude anhydre formol clycérine |
||||
| eau pour faire sulfite soude iodure mercurique (à conserver à l'obscurité) |
eau pour faire bichlorure de mercure bromure de potassium 2e bain révélateur usagé |
|||||

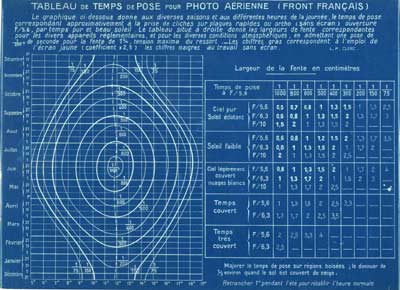

TABLEAU DE TEMPS DE POSE POUR PHOTO AÉRIENNE (FRONT FRANÇAIS)
Le graphique ci-dessous donne aux diverses saisons et aux différentes heures de la journée, le temps de pose correspondant approximativement à la prise de clichés sur plaques rapides ou ortho (sans écran) ouverture F 5,6, par temps pur et beau soleil. Le tableau sité à droite donne les largeurs de fente correspondantes pour les divers appareils réglementaires et pour les diverses conditions atmosphériques en admettant une pose de 1/200 de seconde pour la fente de 1cm tension maxima du ressort. Les chiffres gras correspondent à l'emploi de l'écran jaune (coefficient x2,5) les chiffres maigres au travail sans écran. L.P. CLERC
Bleu 17 x 23,5 cm

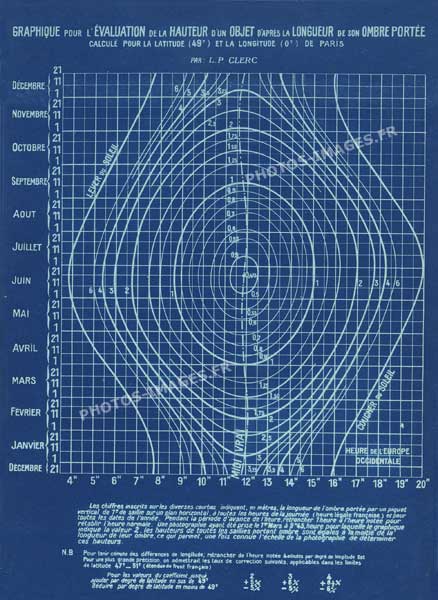

GRAPHIQUE POUR LÉVALUATION DE LA HAUTEUR D'UN OBJET D'APRÈS LA LONGUEUR DE SON OMBRE PORTÉE
Calculé pour la latitude (49°) et la longitude (0°)
de Paris
par : L.P. Clerc
Les chiffres inscrits sur les diverses courbes indiquent en mètres la longueur de l'ombre portée par un piquet vertical de 1m de saillie sur un plan horizontal à toutes les heure de la journée (heure légale française) et pour toutes les dates de l'année. Pendant la période d'avance de l'heure, retrancher 1h à l'heure notée pour rétablir l'heure normale. Une photographie ayant été prise le 1 mars à 9h45 heure pour laquelle le graphique indique la valeur 2, les hauteurs de toutes les saillies portant ombre sont égales à la moitié de la longueur de leur ombre, ce qui permet, une fois connue l'échelle de la photographie, de déterminer ces hauteurs.
N.B.
Pour tenir compte des différences de longitude, retrancher de l'heure notée, 4 minutes par degrès de longitude Est. Pour une plus grande précision, on admettrait les taux de correction suivants, dans les limites de latitude 47°-51° (étendue du front français)
Pour le valeurs du coefficient jusqu'à 2 3 4
ajouter par degrès de latitude en sus de 49° +5% +6% +8%
déduire par degrès de latitude en moins de 49° -5% -5% - 6%
